윈도우 프로그램에서 시리얼포트로 SAVE_TEXT 프레임을 전송하여 전광판의 메시지를 변경한다.

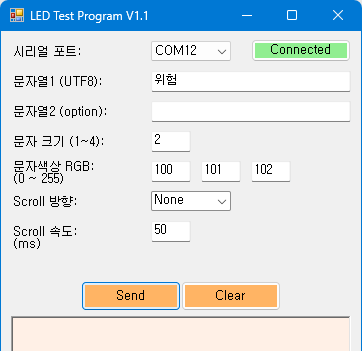

윈도우 프로그램 이미지

윈도우 프로그램 설명

• PC에 COM 포트가 없는 경우에는 Usb to Serial Converter을 PC에 연결한다.

• 연결된 COM번호를 클릭한 후 Connect 버튼을 누른다.

• 표시되길 원하는 문자를 문자열1에 입력한다. 1줄로 표시된다.

• 2줄로 표시되길 원하면 문자열2에도 입력한다

• 문자 크기를 1 ~ 4 범위 안에서 입력한다.

• 문자 색상을 RGB (0~255) 형태로 입력한다. ex) 255 255 255

• 문자를 스크롤하기 원하면 방향을 선택한다.

• 스크롤 속도를 ms 단위로 설정한다. 기본값은 50ms.

• Send 버튼을 누르면 하단 텍스트 박스에 전송된 프로토콜이 표시되며

  전광판에도 문자열이 표시된다.

윈도우 프로그램 소스

• 소스링크 uart_win_test
