보드 케이블 결선도보드 항목 설명

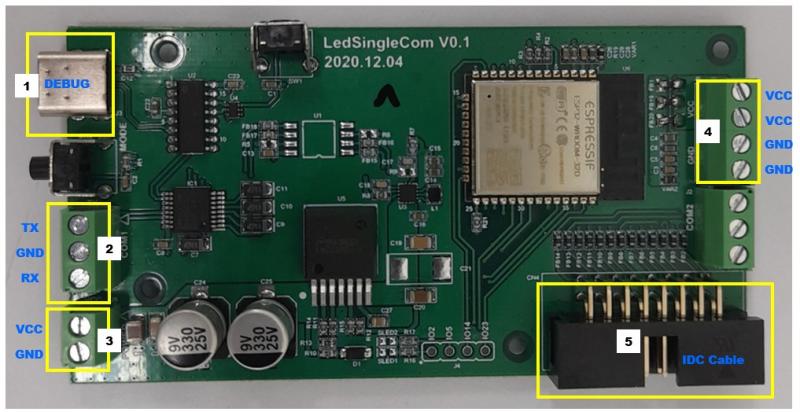

1. Debug 포트(Usb C Type 케이블)

PC와 연결하여 프로그램 다운로드 및 디비깅 가능

**2. UART 연결 포트(터미널)**RS232 통신 연결 케이블

3. 입력 전원 포트

• RS232 통신 연결
• VCC : 6V ~ 24V
• InputGND : 0V

4. 출력 전원 포트(LED 전원 포트)

5V 출력, 파워 케이블을 통해 LED 파워 연결

5. IDC 컨넥터(16P)

IDC 케이블을 통해서 LED와 연결한다

---

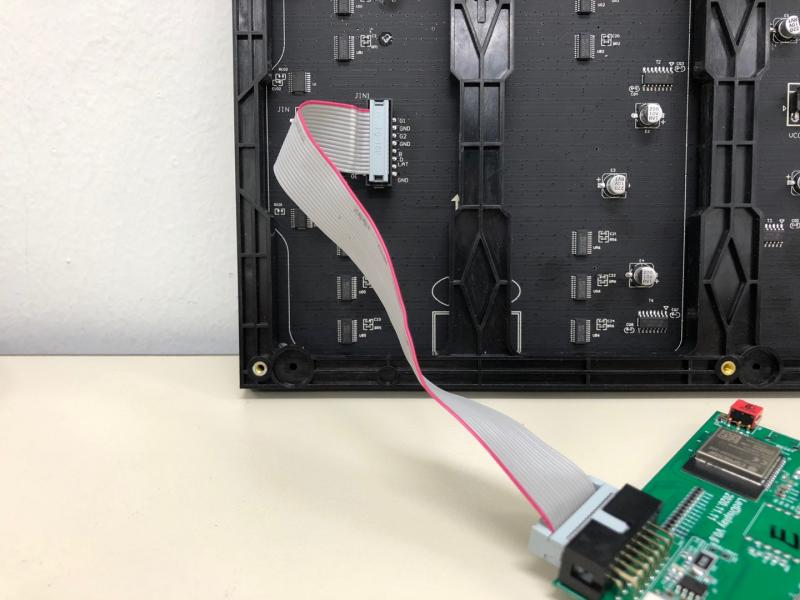

[IDC 케이블 연결(보드 to LED)]

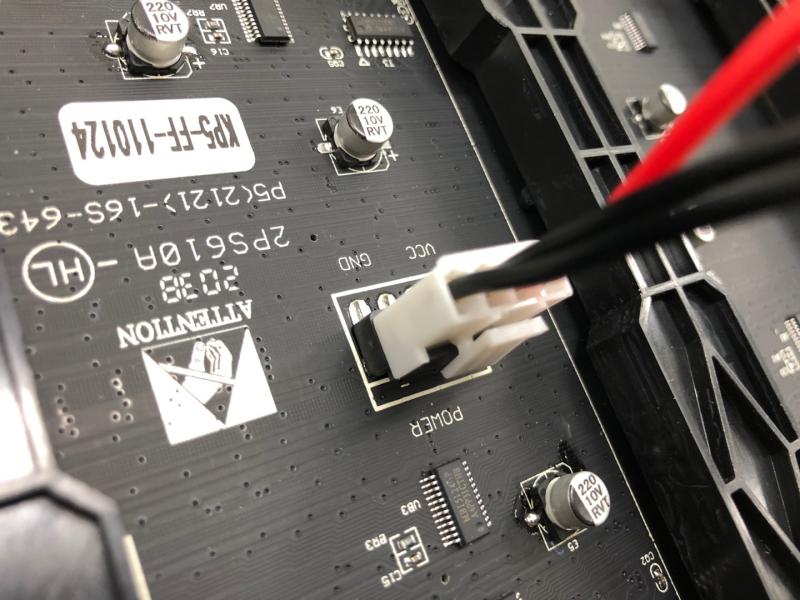

[POWER 케이블 연결(보드 to LED)]

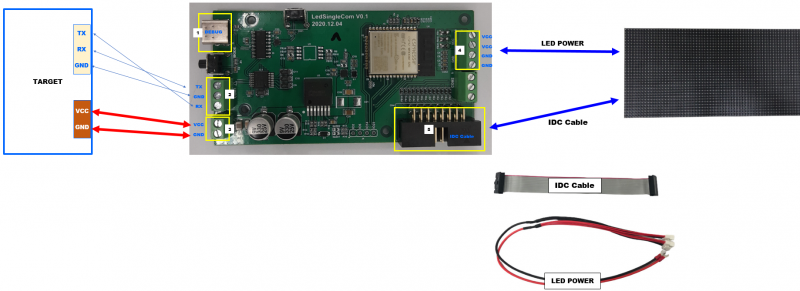

외부 연결 방법
